Connector Series 連接器系列：M5
Gender 類型：Female 母
Coding 編碼：A
Locking Type 裝配方式： Fix Screw 鎖螺絲
Mounting Type 安裝類型: Angled 彎頭

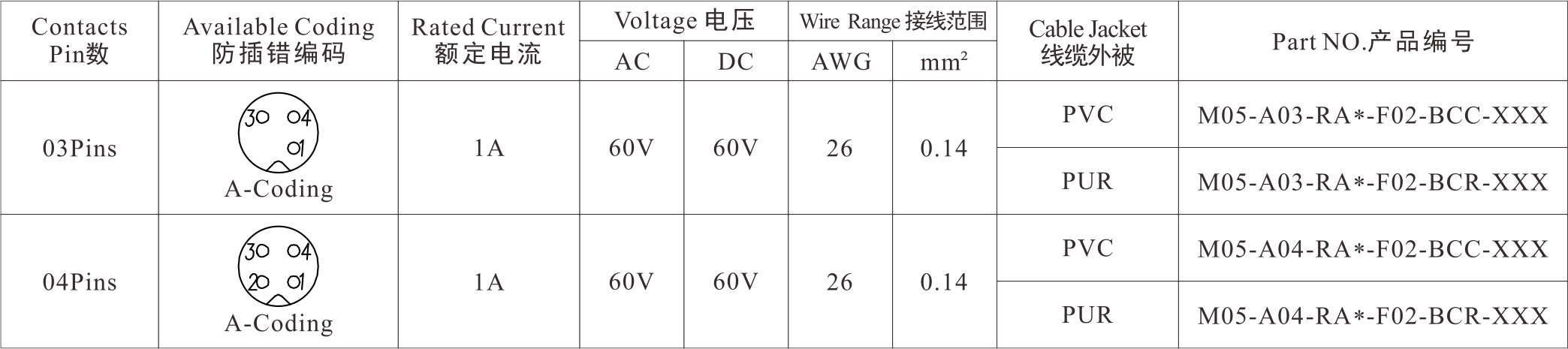

Part No 產品編碼：M05-A**-RA0-F02-BC*-XXX
A:A Coding(A扣)
**：03, 04(Pin數)
RA0:0=Unshielded 非屏蔽，2=Full Shield 全屏蔽，1=Ground 接地
BC*: BCC=Cable Jacket PVC(For Molded Cable)成型式外被PVC線纜
BC*: BCR=Cable Jacket PUR(For Molded Cable)成型式外被PUR線纜
XXX:050=0.5M, 100=1M, 10M=10M...(Length長度)
| 標準 Standard |
|
||
|---|---|---|---|
| 工作溫度 Ambient Temperatur |
|
||
| 絕緣電阻 Insulation Resistance |
|
||
| 接觸電阻 Contact Resistance |
|
||
| 防護等級 IP Class |
|
||
| 機械壽命 Mating Endurance |
|
||
| 膠芯材料 Connector Carriers |
|
||
|---|---|---|---|
| 接觸端子 Connector Contacts |
|
||
| 螺母/螺絲 Connector Nut/Screw |
|
||
| 密封膠圈 Seal/O-Ring |
|
||
| 屏蔽 Shielding |
|
||
| 連接器外模 Connector Overmold |
|
||
| Pin數 Contacts Pin |
|
|||
|---|---|---|---|---|
| 額定電流 Rated Current |
|
|||
| 電壓 Voltage AC/DC |
|
|||
| 接線范圍 Wire Range AWG/mm2 |
|
|||
| 線纜外被 Cable Jacket |
|
|||

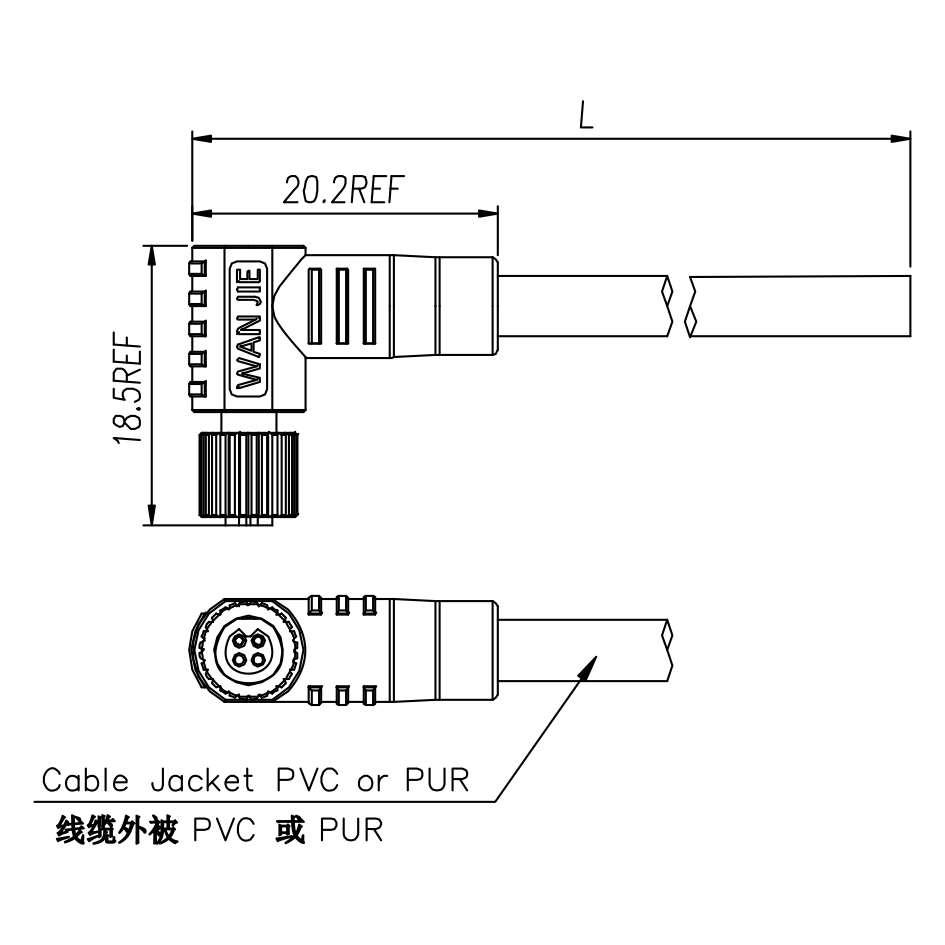

尺寸圖 |
