Connector Series 連接器系列：M8
Gender 類型：Female 母
Coding 編碼：A, B
Locking Type 裝配方式： Fix Screw 鎖螺絲
Mounting Type 安裝類型: Front Fastened 前鎖
Part No 產品編碼：M08-X**-ST0-F02-BQ3-XXX
X:A, B Coding(A, B扣)
**：03, 04, 05, 06, 08 (Pin數)
BQ3:3=M10X0.75(OD3)
XXX:050=0.5M, 100=1M, 10M=10M...(Length長度)
| 標準 Standard |
|
||
|---|---|---|---|
| 工作溫度 Ambient Temperatur |
|
||
| 絕緣電阻 Insulation Resistance |
|
||
| 接觸電阻 Contact Resistance |
|
||
| 防護等級 IP Class |
|
||
| 機械壽命 Mating Endurance |
|
||
| 膠芯材料 Connector Carriers |
|
||
|---|---|---|---|
| 接觸端子 Connector Contacts |
|
||
| 螺母/螺絲 Connector Nut/Screw |
|
||
| 密封膠圈 Seal/O-Ring |
|
||
| 屏蔽 Shielding |
|
||

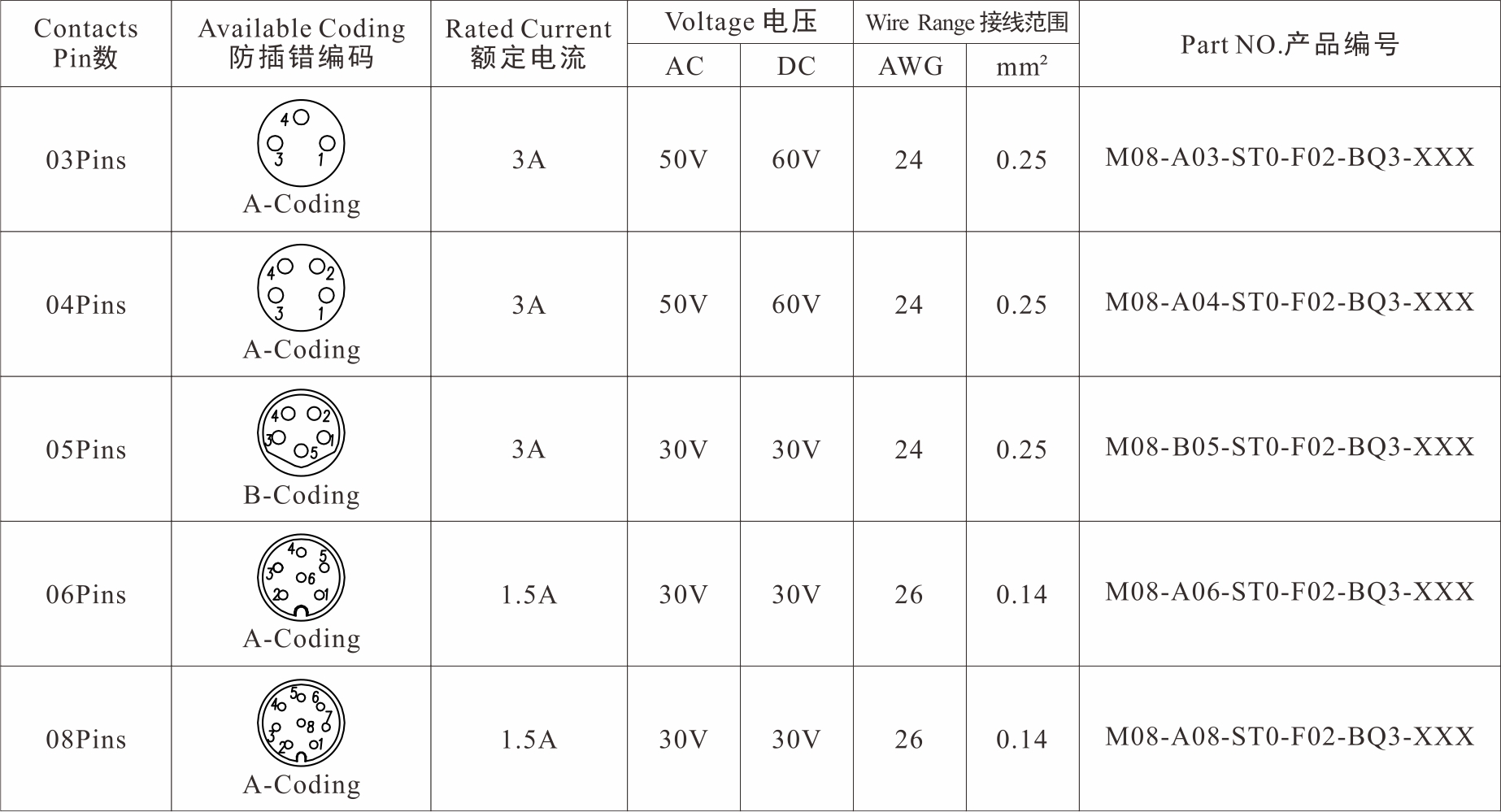

| Pin數 Contacts Pin |
|
||||
|---|---|---|---|---|---|
| 額定電流 Rated Current |
|
||||
| 電壓 Voltage AC/DC |
|
||||
| 接線范圍 Wire Range AWG/mm2 |
|
||||

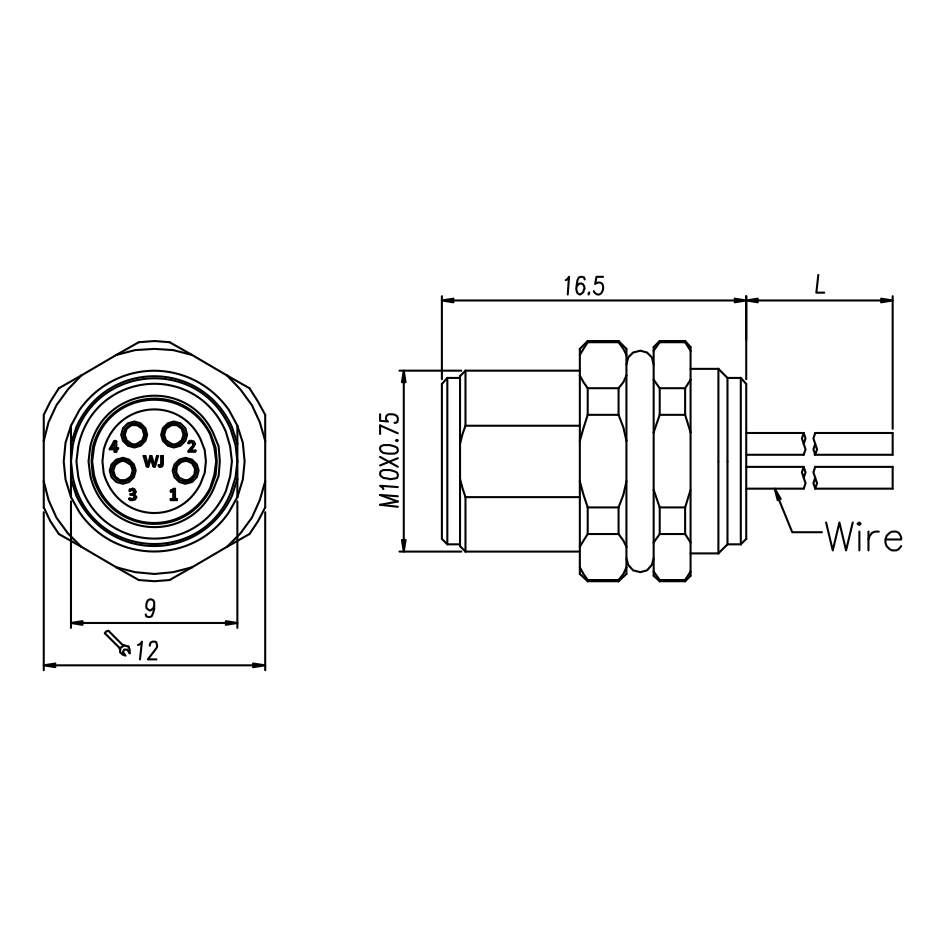

尺寸圖 |

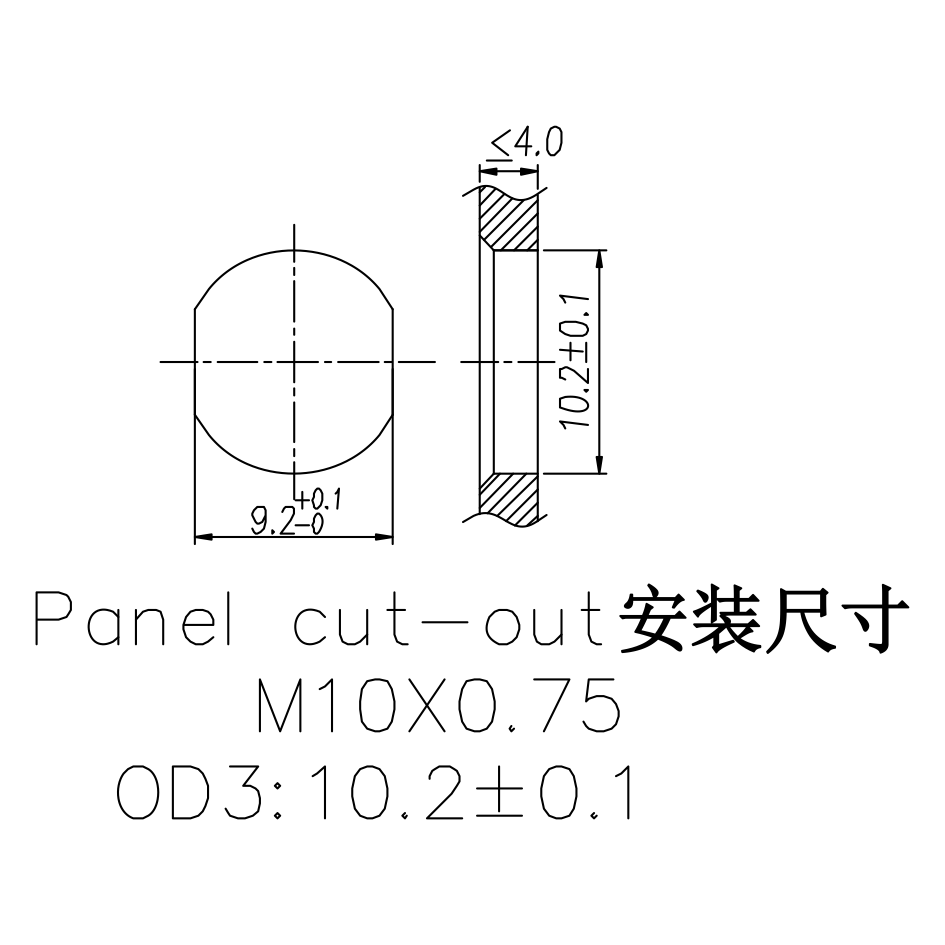

PCB開孔圖 |
